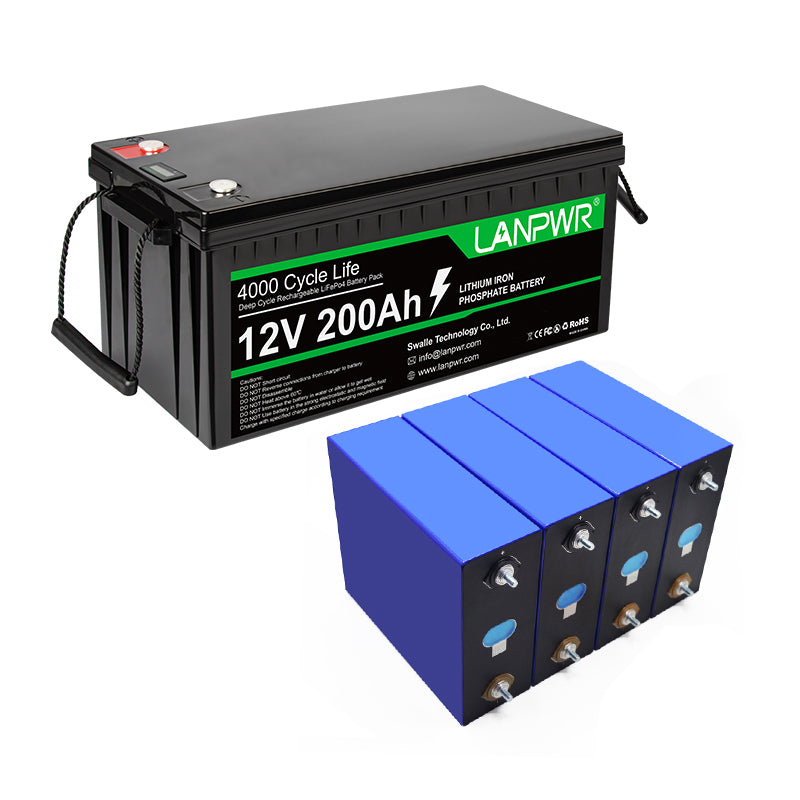

So ermitteln Sie den voll aufgeladenen LiFePO4-Akku

Lithium-Eisenphosphat -Batterien (LiFePO4) erfreuen sich aufgrund ihrer Sicherheit, Lebensdauer und Leistung großer Beliebtheit. Der Schlüssel zu ihrer Leistung und Langlebigkeit liegt jedoch in der richtigen Ladung. Ob eine LiFePO4-Batterie vollständig geladen ist, lässt sich in der Regel anhand verschiedener Spannungs- und Stromsignalparameter mithilfe spezieller Ladegeräte feststellen. In diesem Artikel erkläre ich ausführlich und verständlich, wie Sie erkennen, wann Ihre LiFePO4-Batterie vollständig geladen ist.

LiFePO4-Batterie im Detail

LiFePO4-Batterien, ein Lithium-Ionen-Batterietyp, zeichnen sich durch hohe Sicherheit und thermische Stabilität bei langer Lebensdauer aus. Ihre Zellennennspannung beträgt 3,2 V, die maximale Ladespannung 3,65 V Potentialdifferenz pro Zelle. Die Anwendungsgebiete dieser Batterien reichen von Elektrofahrzeugen über Solarenergiesysteme bis hin zu tragbarer Elektronik.

Grundlagen des Ladens

Wie bei Deep-Cycle-Blei-Säure-Batterien durchlaufen LiFePO4-Ladegeräte typischerweise zwei Hauptphasen:

Konstantstrom (CC): Das Ladegerät liefert einen konstanten Strom und die Spannung steigt progressiv an.

Im Konstantspannungsmodus (CV) beträgt die Endspannung der Batterie beispielsweise 3,65 V/Zelle. An diesem Punkt wechselt der Ladevorgang in den CV-Modus, in dem der Ausgangsstrom abnimmt, bis die volle Ladung erreicht ist.

Anzeichen dafür, dass die LiFePO4-Batterie vollständig geladen ist

1. Spannungsüberwachung

Der einfachste Weg, um herauszufinden, ob eine LiFePO4-Batterie vollständig geladen ist, ist die Überwachung der Spannung.

LiFePO4-Vollladespannung: 3,65 V pro Zelle für eine LiFePO4-Vollladespannung.

Dann entweder die Batteriepackspannung – 3,65 V multipliziert mit der Anzahl der in Reihe geschalteten Zellen. Beispielsweise würde ein 12-V-LiFePO4-Pack (normalerweise mit 4 in Reihe geschalteten Zellen hergestellt) mit ~14,6 V (3,65 V * 4) geladen.

2. Stromüberwachung

Ein weiterer funktionierender Trick ist die Überwachung des Ladestroms.

Ladeschlussstrom: Während der CV-Phase sinkt der Strom näher an eine vollständige Ladung des Akkus. Wenn der Strom unter diesen Schwellenwert fällt, der standardmäßig auf 0,05 C eingestellt ist, bedeutet dies, dass der Akku vollständig auf einen Ladezustand von etwa 5 % geladen ist.

Wenn Sie eine 100-Ah-Batterie kaufen würden, wäre der Ladeschlussstrom auf (5 A) = 0,05 * C eingestellt.

3. Batteriemanagementsystem (BMS)

Das BMS ist ein unverzichtbares Gerät für jedes LiFePO4-Batteriesystem. Es liest und steuert den Ladezustand (SOC), die Spannung, den Strom und die Temperatur des Batteriepacks.

Automatische Abschaltung: Ein BMS kann so eingestellt werden, dass der Ladevorgang abgebrochen wird, sobald die Batterie vollständig geladen ist. Dies gewährleistet wiederum ein sicheres und effizientes Laden.

Balancing Wichtig ist auch, dass das gezielte Laden einzelner Zellen, das sogenannte Balancing, regelmäßig per BMS erfolgt.

Praktische Schritte zur Bestimmung der Vollladung

Schritt 1: Ladegerät. Jeder kann es mit einem kompatiblen Ladegerät aufladen.

Bewerten Sie diesen Artikel: X Bewertung abgeben Verwenden Sie kein Ladegerät für LiFePO4-Batterien mit der falschen Chemie. Die Ladegeräte wurden dann auf die richtigen Spannungs- und Stromgrenzen eingestellt, um diese Batterien sicher zu laden.

Ladegerät : Stellen Sie sicher, dass Ihr Ladegerät die gleiche Spannung ausgeben kann, die zum Laden des Akkupacks erforderlich ist.

Schritt 2: Spannung und Strom messen

Überprüfen Sie während des Ladevorgangs Spannung und Stromstärke mit einem Multimeter oder einem integrierten Überwachungssystem.

Spannungsmessung: Überwachen Sie die Spannung gelegentlich. Der Akku ist fast geladen, wenn er maximal 3,65 V pro Zelle erreicht.

Es sollte so aussehen: Ladestrom, beobachten Sie die aktuelle Anzeige. Sie sinkt allmählich auf fast 0,05 °C und der Ladevorgang ist zu diesem Zeitpunkt auch abgeschlossen.

Schritt 3: Verwenden Sie ein BMS

Falls noch nicht vorhanden, sind PEH-Reserven erforderlich, um ein BMS für Ihren Akkupack hinzuzufügen. Der Akku wird in Echtzeit von einem BMS überwacht und verwaltet.

BMS-Warnmeldungen – Achten Sie auf Warnungen oder Benachrichtigungen, die das BMS Ihnen möglicherweise sendet, um Sie über den Abschluss des Batterieladevorgangs zu informieren.

Tipps zum sicheren Laden

1. Überladung vermeiden

LiFePO4-Batterien können einer Überladung standhalten, aber eine übermäßige Ladung beeinträchtigt dennoch die Lebensdauer der LiFePO4-Batterien.

Ladegeräteinstellungen : Verwenden Sie ein Ladegerät mit speziellen Einstellungen für LiFePO4-Batterien.

BMS-Pflege: BMS-Betrieb ist in Ordnung, keine Überladung

2. Temperatur überwachen

Eine Überhitzung könnte die Batterie beschädigen und ein Sicherheitsrisiko darstellen.

Raumtemperatur: Wenn Sie den Akku bei Raumtemperatur laden, geben Sie die beim Gebrauch entstehende Wärme bewusst an einen gut belüfteten Ort ab.

BMS mit Temperatursensoren : Verwenden Sie ein BMS mit Temperatursensoren, um die Batterietemperatur zu überwachen und zu regulieren.

3. Regelmäßige Wartung

Durch die Durchführung der Wartung tragen Sie dazu bei, die lange Lebensdauer und Leistung der LiFePO4-Batterie sicherzustellen.

Inspektion : Überprüfen Sie Batteriespannung, Strom und Temperatur.

Saubere Verbindungen: Stellen Sie sicher, dass alle Verbindungen sauber (ein Widerstand oder Kabel, das mit einer anderen Komponente verbunden und korrodiert ist, erzeugt Widerstand) und fest sind, damit beim Durchfließen des Stroms kein Widerstand entsteht.

FAQ und Leitfaden zur Fehlerbehebung

A: Kann ich LiFePO4 mit einem normalen Lithium-Ionen-Ladegerät aufladen?

A: Es wird nicht empfohlen.

Die Antwort ist, dass LiFePO4-Batterien genaue Spannungs- und Stromeinstellungen erfordern, die möglicherweise nicht unbedingt mit anderen Lithium-Ionen-Batterien vergleichbar sind. Die Verwendung des Ladegeräts kann zu Schäden durch Überladung führen

Ihre nächste Frage wird sein: Was passiert, wenn ich meine LiFePO4-Batterie überlade?

F: Welche Risiken birgt eine Überladung ? Sie kann zu Überhitzung, verkürzter Lebensdauer und in manchen Fällen zu thermischem Durchgehen führen. Verwenden Sie ein Ladegerät mit den entsprechenden Spezifikationen und ein BMS, um eine Überladung zu verhindern.

F: Wie sieht es mit dem Ausgleichen der Zellen in meinem LiFePO4-Akkupack aus?

F: Wird die Zelle beim Laden und Entladen automatisch durch das BMS ausgeglichen? Wenn ein Ungleichgewicht erkannt wird, überprüfen und reparieren Sie das BMS oder führen Sie den Ausgleich manuell mit einem kompatiblen Ladegerät durch.

Verbesserte Überwachungstechniken

Für technisch Interessierte stehen bessere Einblicke und mehr Kontrolle zur Verfügung, wenn sie ihre Fähigkeiten im LiFePO4-Batteriemanagement mithilfe einiger fortschrittlicher Überwachungstechniken erweitern können.

1. Coulomb-Zählung

Dabei werden Lade- und Entladeströme über einen bestimmten Zeitraum gemessen, um die verbleibende Energie einer Batterie abzuschätzen (auch Ladezustand (SOC) genannt). Diese Methode ermöglicht präzisere SOC-Messungen als die reine Spannungsmessung.

Verwenden Sie Batteriemonitore mit Coulomb-Zählung für eine ordnungsgemäße SOC-Überwachung.

2. Datenprotokollierung

Beim Datenlogging werden Daten über eine Batterie im Laufe der Zeit gesammelt und gespeichert. Mithilfe dieser Daten können Trends erkannt, Probleme diagnostiziert und das Ladeverhalten optimiert werden.

Datenlogger: Setzen Sie Datenlogger ein, um Batterieparameter kontinuierlich aufzuzeichnen und zu analysieren.

Zusammenfassung

Um einen LiFePO4-Akku vollständig aufzuladen, müssen Spannung und Stromstärke überwacht und Schutzvorrichtungen wie ein BMS eingesetzt werden. Mit den Anweisungen und Empfehlungen in diesem Artikel können Sie Ihre LiFePO4-Akkus sicher und effizient laden und ihre Leistung optimieren. Ob Sie diese Akkus zur Speicherung von Solarenergie, für Elektroautos oder für mobile Elektronik verwenden – das Verständnis des Ladevorgangs kann die Lebensdauer verlängern. Ladegeräte: Das richtige Laden des Akkus verlängert nicht nur seine Lebensdauer, sondern bietet auch hohe Sicherheit und Zuverlässigkeit in allen Anwendungsbereichen.
